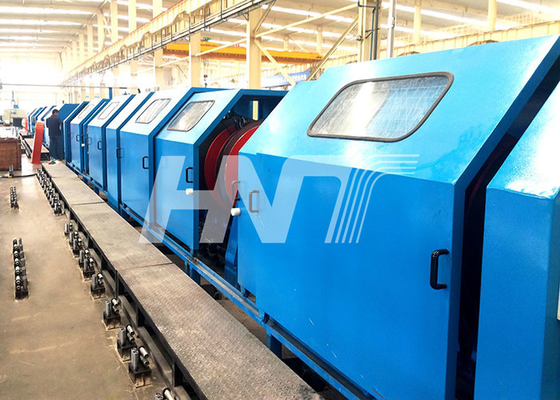

18 Bobbin Concentric Wire Stranding Machine พร้อมโครงสร้างโครงที่แข็งแรง
เครื่องพันลวดกระสวย 18 เครื่อง
,เครื่องพันสายไฟ 18 B
,เครื่องพันเกลียวแบบศูนย์กลาง
TXJ1000/12+18+24 เส้นเกลียวศูนย์กลาง:
พารามิเตอร์ทางเทคนิคหลัก:
1. เครื่องได้รับการออกแบบสำหรับการบิดเกลียวและการกดทองแดงรูปวงกลมและเซกเตอร์ตัวนำอลูมิเนียมและ ACSR
2. เครื่องที่มีโครงสร้างเฟรมแข็งแรงดี มีส่วนทำให้วิ่งเร็ว โหลดสะดวก รวดเร็ว ไม่มีสปูลหมุนเวียนและอื่น ๆ .;
3. ลวดหนึ่งเส้นต่อกระสวย บวกกับการควบคุมความตึงเครียดที่ง่ายและเสถียร และความเร็วของสายปฏิบัติการสูงสุดถึง 3 เท่าของเส้นควั่นแบบแข็งของเฟรม
4. เครื่องที่มีฟังก์ชั่นตรวจจับการหักลวดอัตโนมัติจะหยุดทันทีเมื่อมีการแบ่งสาย
5. นำการควบคุม PLC มาใช้ ทำให้มีการทำงานที่มั่นคง ประสิทธิภาพที่เชื่อถือได้ และระบบอัตโนมัติในระดับสูง
ระบบควบคุมไฟฟ้า:
1. มอเตอร์กรง มอเตอร์กระสวย มอเตอร์เคลื่อนที่ และมอเตอร์ฉุด ทั้งหมดใช้มอเตอร์แปลงความถี่ ac และการควบคุมการแปลงความถี่อินเวอร์เตอร์ซีเมนส์
2. เครื่องที่มีการควบคุม PLC และหน้าจอสัมผัส
ข้อดีของเครื่อง:
1. หลังจากที่ลวดเส้นเดียวบนกระสวยจัดเก็บของกรงเสร็จสิ้นการจ่ายเงินแล้ว สามารถกรอกลวดเดี่ยวหลังการวาดลงบนกระสวยโดยตรงซึ่งช่วยลดกระบวนการหมุนเวียน
2. ความตึงของกรงไม่เกี่ยวกับความเร็วในการหมุนของกรง และความตึงนั้นคงที่และปรับได้
3. โครงสร้างของร่างกายบิดเบี้ยวมีขนาดกะทัดรัดและเหมาะสม มีชิ้นส่วนที่สึกหรอน้อย ปริมาณการบำรุงรักษาลดลงอย่างมาก และประหยัดค่าบำรุงรักษา
4. เสียงรบกวนต่ำและการปกป้องสิ่งแวดล้อม
5. ระบบอัตโนมัติระดับสูง ประหยัดแรงงาน อุปกรณ์ถูกควบคุมโดยหน่วยระบบไฟฟ้าอิสระระหว่างการป้องกันการเริ่มทำงาน การปิด และการตัดการเชื่อมต่อ
พารามิเตอร์ทางเทคนิค
| แอปพลิเคชัน Dia.ของลวดทองแดงเส้นเดียว | Φ1.7~Φ4.5mm |
| แอปพลิเคชัน Dia.ของลวดอะลูมิเนียมเส้นเดียว | Φ1.8~Φ5.0mm |
| แอปพลิเคชัน Dia.ของโลหะผสมอะลูมิเนียมเดี่ยว | Φ1.7~Φ4.5mm |
| แม็กซ์เส้นลวดควั่น | Φ45mm |
| วางความยาว | 40 ～ 350 มม. (ปรับทีละน้อย) |
| ความเร็วในการหมุนสูงสุด | 500rpm |
| ความเร็วสูงสุดของสาย | 100 เมตร/นาที |
| ความเร็วในการกรอกลับสูงสุด | 150～200ม./นาที |
| ขนาดกระสวยของกรง | 1100×500×200mm |
| กรอกลับจ่ายเงินออก | Φ600×Φ1060×H1730mm |
| มอเตอร์หมุนกรง | AC |
