| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| standard packaging: | ตามความต้องการของลูกค้า |
| ระยะเวลาการจัดส่ง: | 30-120 วัน |
| วิธีการจ่ายเงิน: | ที/ที, แอล/ซี |

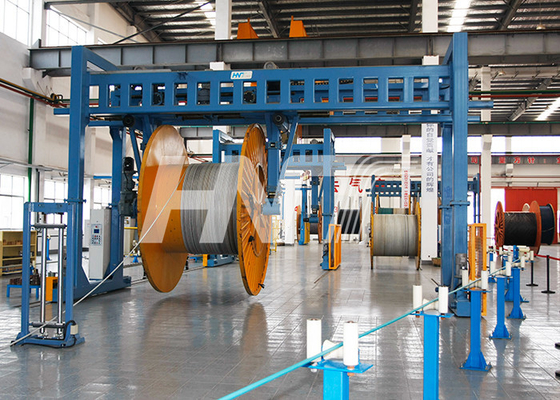

การรับเฟรมพอร์ทัล
การสำรวจขวางเป็นของการออกแบบพอร์ทัลพินเทิลแบบแขวนแขนยกแบบยืดหดได้แคบ ช่วยให้เข้าถึงรอกได้ดีเมื่อยึดสายเคเบิล
การรับสินค้ามีสององค์ประกอบหลัก: พอร์ทัลเฟรมและแคร่เลื่อนขวางแขนยกแบบยืดไสลด์ถูกระงับจากแคร่เคลื่อนย้าย ซึ่งติดตั้งล้อบนคานการเคลื่อนไหวแบบ pintles ทั้งหมด ขึ้น-ลง และเข้า-ออก เป็นมอเตอร์
แคร่ตลับหมึกจะเคลื่อนที่ระหว่างการทำงานเพื่อรักษาแนวกึ่งกลางของสายเคเบิลที่เข้าสู่รอกระยะพิทช์ขวางและจุดหักเหสามารถตั้งค่าได้ด้วยการแขวนปุ่มกดบนแผงควบคุม
รีลเป็นแบบด็อกพินที่ขับเคลื่อนด้วยมอเตอร์ AC ที่ควบคุมโดย Vector เหนือกระปุกเกียร์ 2 ขั้นมอเตอร์หลักสามารถทำงานด้วยแรงบิดคงที่หรือควบคุมโดยนักเต้นหรือเครื่องสะสมมอเตอร์มีการระบายอากาศแบบบังคับและติดตั้งเบรกแม่เหล็กไฟฟ้า ซึ่งทำหน้าที่เป็นเบรกจับหรือเบรกหยุดฉุกเฉิน
เหยือกหนึ่งชุดรวมอยู่ในเครื่องพื้นฐาน
ลูกกลิ้งนำทางถูกระงับจากโครงพอร์ทัลลูกกลิ้งสามารถปรับได้ง่ายสำหรับเส้นผ่านศูนย์กลางของสายเคเบิลต่างๆ
ฟังก์ชันทั้งหมด เช่น การหมุนรอก, การเคลื่อนที่ในแนวขวาง, การเคลื่อนที่ของพินเทิล และการจัดการรีลอัตโนมัติ จะถูกเปิดใช้งานและควบคุมจากแผงควบคุมแบบแขวน
การเดินทางไปรับ
คานของการขนถ่ายนั้นยาวพอที่จะเปลี่ยนวงล้อที่ด้านข้างของสายการผลิตได้การจับสองตำแหน่งที่อยู่ด้านหลังกันมักเป็นทางออกที่ดีที่สุดสำหรับการผลิตอย่างต่อเนื่อง
การวางตำแหน่งแคร่ตลับหมึกอัตโนมัติจากตำแหน่งโหลดไปยังตำแหน่งการผลิต และในทางกลับกันสามารถเปิดใช้งานได้ด้วยปุ่มเดียวรีลเต็มจะเคลื่อนที่โดยอัตโนมัติไปยังตำแหน่งเปลี่ยนรีลรีลถูกลดระดับลงและเปิดพินเทิลหลังจากที่ป้อนพินเทิลลงในรอกที่ว่างเปล่าแล้ว ปุ่มที่สองจะเปิดใช้งานและรอกจะถูกยกขึ้นและเคลื่อนไปทางด้านข้างไปยังตำแหน่งการทำงาน
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | HT25 | HT32 | HT36 | HT42 |
| เส้นผ่าศูนย์กลางม้วน | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| เส้นผ่านศูนย์กลางหน้าแปลนสูงสุด (มม.) | 2500 | 3200 | 3600 | 4200 |
| เส้นผ่าศูนย์กลางหน้าแปลนขั้นต่ำ (มม.) | 1250 | 1600 | 2000 | 2500 |
| ความกว้างโดยรวมขั้นต่ำ (มม.) | 900 | 1180 | 1500 | 1900 |
| ความกว้างโดยรวมสูงสุด (มม.) | 1900 | 2120 | 2300 | 2400 |
| เส้นผ่าศูนย์กลางกระบอกต่ำสุด (มม.) | 500 | 800 | 2500 | 2800 |
| เบื่อ (มม.) | 80 (100-125) | 80(100-125) | 200 | 200 |
| เส้นผ่าศูนย์กลางลวดต่ำสุด (มม.) | 7 | 8 | 20 | 30 |
| เส้นผ่านศูนย์กลางลวดสูงสุด (มม.) | 70 | 120 | 140 | 160 |
| ความเร็วในการหมุนสูงสุด (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| ช่วงการเคลื่อนที่ (มม.) | 8-90 | 9-120 | 20-140 | 30-160 |
| น้ำหนักม้วนสูงสุด (กก.) | 12000 | 18000 | 25000 | 30000 |
