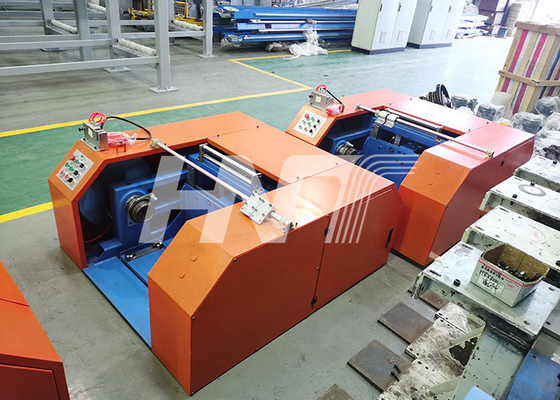

Cantilever Motorized Wire Payoff Machine การจ่ายสายเคเบิล
เครื่องจ่ายลวดแบบเท้าแขน
,เครื่องจ่ายลวดแบบใช้มอเตอร์
,เครื่องจ่ายสายไฟแบบใช้มอเตอร์
Cantilever Payoff
คำอธิบาย:
1. การจ่ายเงินสามารถทำงานร่วมกับเครื่องวาด, เครื่องหลอม, สายการอัดรีด, เครื่องม้วนและบรรจุ, เครื่องกรอกลับ, ect ...
2. เครื่องสามารถออกแบบให้ผลตอบแทนแบบ Double reel และ Single Reel Payoff;
3. โครงสร้าง: ตาราง pintle ได้รับการแก้ไข ไม่สามารถย้ายจากซ้ายและขวา;
4. โหมดยกเพลาลวด: ยกไฟฟ้า;
5. ประเภทหนีบหนีบ: กระบอก;
6. กำลังป้อนลวด: มอเตอร์ AC + ตัวแปลงความถี่ + ตัวลด;
7. การควบคุมความเร็วในการป้อนลวด: ควบคุมความเร็วในการป้อนลวดมอเตอร์โดยอัตโนมัติ
8. เบรก: เบรกลม
9. การกำหนดค่าไฟฟ้าหลัก, เครื่องแปลงความถี่คอนแทคเตอร์, รีเลย์กลาง, หม้อแปลงไฟฟ้าสวิตช์มอเตอร์ไฟฟ้าตัวลดความเร็ว ฯลฯ
10. ระบบควบคุมด้วย PLC + HMI สำหรับตรวจจับความเร็วเพื่อให้ทั้งระบบทำงานด้วยความเร็วสายในการซิงโครไนซ์
- ข้อกำหนดการจ่ายออกของรีลคู่:
| แบบอย่าง | เส้นผ่านศูนย์กลางภายใน (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | โหลดสูงสุด (กก.) |
| PF-1000M | 630 - 1000 | 300 - 750 | 1500 |
| PF-1250M | 800 - 1250 | 450 - 950 | 2500 |
| PF-1600M | 1,000 - 1600 | 600 - 1200 | 4000 |
- ข้อกำหนดการจ่ายรีลเดี่ยว:
| แบบอย่าง | เส้นผ่านศูนย์กลางภายใน (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | โหลดสูงสุด (กก.) |
| PFS-630M | 400 - 630 | 300 - 475 | 600 |
| PFS-800M | 630 - 800 | 475 - 600 | 1000 |
| PFS-1000M | 800 - 1,000 | 600 - 750 | 1500 |
| PFS-1250M | 1,000 - 1250 | 750 - 950 | 2500 |
