| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| standard packaging: | ตามความต้องการของลูกค้า |
| ระยะเวลาการจัดส่ง: | 30-120 วัน |
| วิธีการจ่ายเงิน: | ที/ที, แอล/ซี |

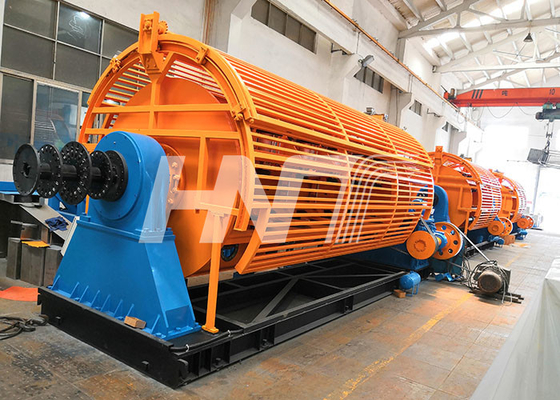

Strander แข็ง:
ตัวเครื่องใช้สำหรับพันเกลียวทองแดง อลูมิเนียมการร้อยเกลียวแบบม้วนเดียวและแบบย้อนกลับที่มีศูนย์กลาง กลม บีบอัด อัดแน่น หรือตัวนำที่มีรูปร่างเป็นเซกเตอร์ เพื่อใช้ในการผลิตสายเคเบิลหรือสำหรับตัวนำเหนือศีรษะเส้นลวดแข็งเป็นเครื่องจักรในอุดมคติสำหรับการผลิตตัวนำไฟฟ้าขนาดใหญ่สำหรับสายไฟ LV/MV/HV และตัวนำเหนือศีรษะ (AAC/AAAC/ACSR)เตรียมพร้อมสำหรับ Bobbin Dia630 มม. ถึง 710 มม. พร้อมระบบโหลดด้านข้างหรือพื้นอัตโนมัติที่ 45 ° และระบบพิเศษที่ปรับให้เข้ากับความต้องการของลูกค้าConfuguration จาก 19 ถึง 127 สาย
ติดตั้งระบบควบคุมแรงต้านและระบบเบรกอัจฉริยะ:
โดยการติดตาม (Supersonic) ความยาวของลวดที่พันบนกระสวย ความยาวของลวดที่เหลืออยู่บนกระสวยจะถูกตรวจจับและส่งไปยัง PLCPLC จะควบคุมอากาศเข้าโดยใช้วาล์วปรับสัดส่วน และทำให้แรงตึงคงที่ตามความยาวของลวดที่เหลืออยู่สองกลุ่มควบคุมความตึงของดิกเบรกสำหรับการจ่ายออกเพื่อให้แน่ใจว่าแรงดันบนดิกส์เท่ากันระบบเบรกลมถูกควบคุมโดยระบบเบรกอัจฉริยะเมื่อเครื่องหยุดทำงาน สัญญาณความเร็วของแต่ละกรงจะถูกส่งไปยัง PLC โดย sendsorPLC จะทำการคำนวณโดยอัตโนมัติและให้แรงเบรกที่แตกต่างกันไปยังแต่ละกรงโดยใช้วาล์วตามสัดส่วนตามลำดับจากนั้นกรงที่แตกต่างกันจะหยุดการซิงโครไนซ์
ระบบควบคุมไฟฟ้า:
ระบบควบคุมแบบซิงโครนัสสำหรับเครื่องแยกเกลียวแบบใช้มอเตอร์ที่แยกจากกันนั้นแตกต่างไปจากผู้ผลิตรายอื่นที่คล้ายคลึงกันใช้งานง่ายโดยการตั้งค่าพารามิเตอร์ทั้งหมดบนหน้าจอสัมผัสสามารถจำพารามิเตอร์กระบวนการทั้งหมดได้ระบบการเก็บวันที่แบบโปรและวันที่ไม่ซ้ำใครช่วยให้เครื่องจักรทำงานได้อย่างเสถียรและใช้งานได้จริงความแม่นยำของความยาวเลย์น้อยกว่า 3% เมื่อหยุดฉุกเฉินและน้อยกว่า 1% เมื่อหยุดสายตามปกติ (การควบคุมการสื่อสาร Profibus)
พารามิเตอร์ทางเทคนิค:
| รุ่นเครื่อง | JLK-630 | JLK-710 |
| ลวดทองแดงเดี่ยว Dia. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| เดี่ยว Alumium Wire Dia. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
| เดี่ยว Alumium Alloy Wire Dia. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| แม็กซ์เส้นลวดควั่น | Φ30-55mm | Φ30-55mm |
| วางความยาว | 40 ～ 350 มม. (ปรับทีละน้อย) | 40 ～ 350 มม. (ปรับทีละน้อย) |
| ความเร็วในการหมุนสูงสุด | 500rpm | 500rpm |
| ความเร็วสูงสุดของสาย | 100m / นาที | 100m / นาที |
| ความเร็วในการกรอกลับสูงสุด | 150～200ม./นาที | 150～200ม./นาที |
| จ่ายในกรง | 630 | 710 |
| ศูนย์ Payoff | ภงด630/1600 | PPND630/1600 |
| กว้านล้อคู่ | 2000mm, 2500mm | 2000mm, 2500mm |
| มอเตอร์หมุนกรง | ซีเมนส์ เอซี มอเตอร์ | ซีเมนส์ เอซี มอเตอร์ |
| โครงสร้างกรงพันเกลียว | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| วิธีการโหลด | โหลดด้านข้างหรือโหลดด้านล่าง | โหลดด้านข้างหรือโหลดด้านล่าง |
