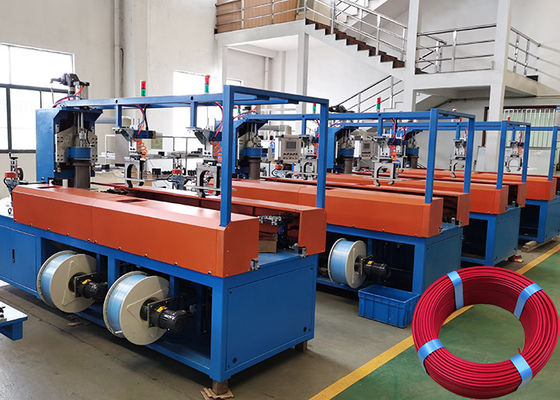

THHN THWN เครื่องบรรจุสายลวดทองแดงพร้อมเครื่องติดฉลากอัตโนมัติ
THHN เครื่องบรรจุสายไฟทองแดง THWN เครื่องบรรจุสายไฟทองแดง THWN เครื่องมัดสายไฟขนาด 20 มม.
,THWN Copper Wire Cable Packing Machine
,20mm cable coiling bundling machine
เครื่องม้วนและพันสายไฟ:
คุณสมบัติหลักของเครื่อง:
1. เชื่อมต่อกับสายการอัดขึ้นรูปสำหรับการม้วนและห่อสายแบบไม่หยุดนิ่ง
2. ด้วยเครื่องติดฉลากอัตโนมัติช่วยประหยัดค่าแรงปลอดภัยและสะดวกสบาย
3. สามารถเชื่อมต่อกับระบบวางซ้อนของหุ่นยนต์ได้
4. ระบบที่มีฟังก์ชั่นการตรวจจับอัตโนมัติ เมื่อเกิดปัญหาขึ้น เครื่องสามารถตรวจจับข้อผิดพลาดโดยอัตโนมัติและส่งข้อความเพื่อเตือนผู้ปฏิบัติงาน
5. วิธีการควบคุมการทำงาน: หน้าจอสัมผัส + PLC；
6. การออกแบบเครื่องความเร็วสาย: Max300M / นาที;
7. หน่วยความจำไมโครคอมพิวเตอร์สามารถจัดเก็บข้อมูลจำเพาะของขดลวดได้ 99 รายการเมื่อคุณต้องการเปลี่ยนสินค้า
ข้อมูลจำเพาะ คุณเพียงแค่ต้องอ่านข้อมูลของข้อกำหนดที่เก็บไว้ไม่ต้องป้อนข้อมูลซ้ำและสามารถผลิตได้ทันที
8. อุปกรณ์ Traverse: โดยใช้เซอร์โวมอเตอร์ของ Mitsubishi และซิงโครไนซ์กับเครื่องหลักของขดลวด
9. การควบคุมวงจรไฟฟ้าทั้งเครื่อง: ตัวควบคุมโปรแกรมไมโครคอมพิวเตอร์ของมิตซูบิชิ (PLC)
10. แผงหน้าปัดและสวิตช์บนแผงการทำงาน: หน้าจอสัมผัส ปุ่มปรับความเร็ว
11. สามารถปรับความเร็วได้ที่หน้าจอสัมผัสหรือปุ่มปรับความเร็ว
12. หากเส้นผ่านศูนย์กลางไม่เป็นไปตามข้อกำหนด ลวดเสียสามารถกำจัดได้โดยอัตโนมัติหรือสามารถใช้งานฟังก์ชั่นการม้วนต่อไปได้หลังจากทำเครื่องหมายด้วยตนเอง
เครื่องพันฟิล์มข้อมูลจำเพาะ:
1. ขนาดเทป PVC∕PE/PP:Thickness0.05mm～0.07mm×Width 40mm～50mm.
2. วิธีการโหลดฟิล์ม: การหนีบด้วยลม
3. แผงการทำงานใช้อินเทอร์เฟซระหว่างคนกับเครื่องจักร ﹙Graphic Operator Interface﹚
4. การควบคุมวงจรไฟฟ้าทั้งเครื่อง: ใช้ตัวควบคุมโปรแกรมไมโครคอมพิวเตอร์ของมิตซูบิชิ (PLC)
5. เครื่องมือและสวิตช์บนแผงการทำงาน: หน้าจอสัมผัส ปุ่มปรับความเร็ว สวิตช์ฉุกเฉิน ฯลฯ
6. สามารถติดตั้งกลไกการป้อนฉลากอัตโนมัติ (อุปกรณ์เสริม) ซึ่งสามารถดูดซับฉลากและป้อนฉลากลงบนขดลวดได้โดยอัตโนมัติ
7. ข้อกำหนดเกี่ยวกับฉลาก: ปิดผนึก, ความกว้างของฉลากน้อยกว่าความสูงของขดลวด 10 มม
8. ใช้แขนจับแบบขับเคลื่อนด้วยมอเตอร์ AC หมุนขดลวดได้อย่างราบรื่น
9. ปรับขนาดแขน ใช้แบบอิเล็กโทรโมชั่น รวดเร็ว และง่ายดายเมื่อเปลี่ยนข้อกำหนดของผลิตภัณฑ์จำเป็นต้องอ่านข้อมูลหน่วยความจำเท่านั้นและสามารถผลิตได้ทันทีโดยไม่ต้องปรับการทดสอบ
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | ความสูงของคอยล์ (มม.) | คอยล์ OD (มม.) | รหัสคอยล์ (มม.) | สายเส้นผ่านศูนย์กลาง(มม.) |
การบรรจุ วัสดุ |
ความเร็ว | หุ่นยนต์ซ้อนอัตโนมัติ |
| ทีพี460 | 60-100 | 240-460 | 170-220 | 4-12 | พีวีซี | 2-2.6คอยล์/เมตร | สามารถเลือกได้ |
| ทีพี600 | 80-180 | 320-600 | 200-300 | 5-20 | พีวีอี | 1.5-2คอยล์/ม | สามารถเลือกได้ |
