เครื่องพันสายไฟแบบเท้าแขนเครื่องพันเกลียวคู่

เครื่องพันเกลียวเดี่ยว 800:

แอปพลิเคชัน:

อุปกรณ์นี้เหมาะสำหรับการร้อยลวดแกนของ PE ลวดเคลือบ PVC และสายเคเบิลต่างๆ

ลักษณะการทำงาน:

เครื่องบิดแบบคานเดี่ยวพร้อมโครงสร้างคานเท้าแขนและใช้โปรแกรม PLC + การควบคุมความเร็วในการแปลงความถี่ + การควบคุมด้วยลม เพื่อให้แน่ใจว่าสายเคเบิลมีความตึงสม่ำเสมอเพื่อให้มั่นใจถึงความเสถียรของโครงสร้างทางเรขาคณิตหลังจากการบิด จึงมีการนำโครงสร้างแบบบิดเดียวมาใช้ และพวงมาลัยบังคับเลี้ยวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ได้รับการออกแบบมาเพื่อลดการโค้งงอและการสูญเสียต่ำการเคลื่อนที่ของเกลียวคานและรอกม้วนขึ้น และการเคลื่อนที่ตามขวางของรอกลวด ผ่านการควบคุมสองครั้งของการเชื่อมโยงทางกลและเครื่องใช้ไฟฟ้า ตรวจสอบให้แน่ใจว่าหน่วยมีการซิงโครไนซ์ที่ยอดเยี่ยมจากสถานะเริ่มต้นทั้งสี่สถานะ การทำงานปกติ หยุดช้าและหยุดฉุกเฉินลักษณะที่มั่นคงประสิทธิภาพที่มั่นคงของพิทช์บิดใช้งานง่าย เพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่ยอดเยี่ยม

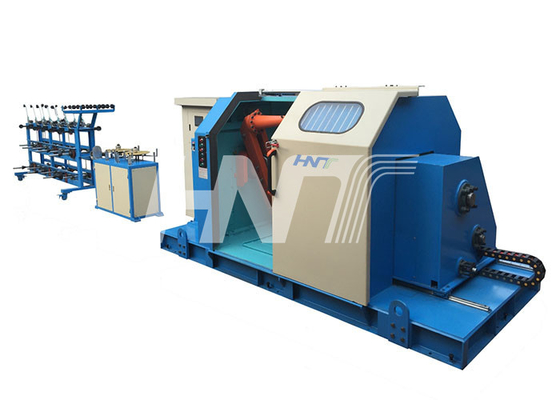

800 cantilever single Twist Machine:

1. ลวดหลักที่ใช้บังคับ: Ф0.6-6.0mm.
2. เส้นผ่านศูนย์กลางภายนอกที่ควั่น: MAXФ15mm,
3. ช่วงระยะบิด: 20 ~ 200 มม.
4. เส้นผ่านศูนย์กลางวงล้อ: Ф800mm.
5. ความเร็วของเครื่องกว้านเดี่ยวแบบเท้าแขน: 600 รอบต่อนาที
6. ทิศทาง: ซ้ายและขวา "S", "Z" สามารถเปลี่ยนได้
7. โหมดการทำงาน: การทำงานของหน้าจอสัมผัส
8. ความเร็วสายการผลิต: 0-60m/min
9. มอเตอร์หลัก: 11KW;
10. อินเวอร์เตอร์หลัก: 11KW;
11. เบรก: ดิสก์เบรกนิวเมติก 10KG;
12. มอเตอร์ควบคุมความเร็ว: 3.7KW;
13. อินเวอร์เตอร์ควบคุมความเร็ว: 3.7KW;
14. การเคลื่อนที่: มอเตอร์จะขับเคลื่อนลีดสกรูสำหรับการจัดวางสายเคเบิลมอเตอร์: กำลัง 1/2HP, อัตราส่วนการลด: 6:1,
15. ข้อมูลจำเพาะของรอกม้วนเก็บ: Φ800;
16. ล็อคม้วน: ล็อคด้วยตนเอง
17. รอกยก: ลิฟท์ไฟฟ้าไฮดรอลิก
18. การทำงานของส่วนต่อประสานระหว่างคนกับเครื่องจักร: สามารถบันทึกแสดงและตั้งค่าระยะบิดความเร็วและมิเตอร์ได้ตลอดเวลาและมีร่วมกัน
19. การแสดงข้อผิดพลาด;หน้าจอสัมผัสสี: 8 สี 6 นิ้ว
20. รุ่นข้อมูลจำเพาะคอนโทรลเลอร์ที่ตั้งโปรแกรมได้ของ PLC: SIEMENS S7-200 CPU266;
