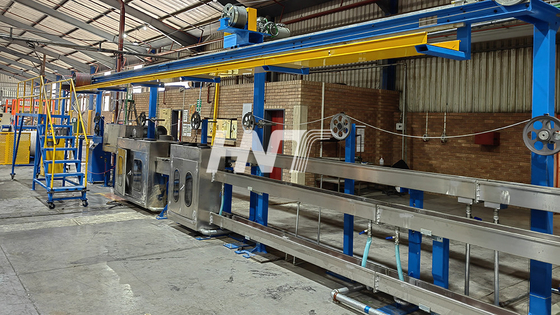

สายการอัดรีดสายไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ เครื่องอัดรีดสายพลังงานแสงอาทิตย์
การใช้งาน: อุปกรณ์นี้ใช้เป็นหลักสำหรับการอัดรีดความเร็วสูงแบบสีเดียวและสองชั้นของสายการอัดรีดสายเคเบิล PV/Solar สำหรับวัสดุ XHFFR, XLPO,PE, XLPEลวดมีขนาดตั้งแต่ 1.5 มม.² ถึง 16 มม.²
ระบบควบคุมไฟฟ้า:
1. สายการผลิตทั้งหมดใช้การควบคุมหน้าจอสัมผัสของ Siemens S7-1500 + TP1200 Siemens ซึ่งสามารถสะท้อนสถานะสายการผลิตได้แบบเรียลไทม์
2. หน้าจอการทำงานใช้หน้าจอคานแยก
3. จากตู้จ่ายไฟไปยัง Take-up มีสะพานสายเครื่องจักรที่สมบูรณ์ สะพานใช้การติดตั้งเหนือศีรษะพร้อมคอลัมน์เก็บสายไฟ
3. การควบคุม: การควบคุมอัตโนมัติและด้วยตนเอง, เครื่องยนต์หลัก, การลากสามารถเชื่อมโยงแบบซิงโครนัส, การกระทำเดียว;แรงดึงสามารถเป็นการกระทำเดียวและการเชื่อมโยง
4. การทำความร้อน: รีเลย์โซลิดสเตตทำความร้อนเครื่อง, คอนแทคเตอร์ให้ความร้อนแบบครอสเฮด, อุณหภูมิใช้โมดูล PLC (ต้องพิจารณามาตรการแยกไฟฟ้าที่แข็งแกร่ง);
5. จอแสดงผล: พารามิเตอร์เช่นความเร็ว, กระแส, แรงดัน, ความเร็วในการดึง, กระแส, แรงดัน, เส้นผ่านศูนย์กลางลวดและเส้นโค้งเส้นผ่านศูนย์กลางลวดของเครื่องอัดรีด
6. สัญญาณเตือน: สัญญาณเตือนความล้มเหลวของไดรฟ์, สัญญาณเตือนอุณหภูมิเกินการควบคุม, สัญญาณเตือนพัดลม, สัญญาณเตือนมอเตอร์หลักเกินพิกัด, สัญญาณเตือนประกายไฟ, สัญญาณเตือนขาดวัสดุ, ข้อมูลสัญญาณเตือนทั้งหมดจำเป็นต้องแสดงบนหน้าจอสัมผัส
วิธีการต่อแถว:
1. พาไปที่ Bobbin
2. นำไปใช้กับเครื่องม้วนและห่อ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
สายการอัดรีดสายไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ เครื่องอัดรีดสายพลังงานแสงอาทิตย์
การใช้งาน: อุปกรณ์นี้ใช้เป็นหลักสำหรับการอัดรีดความเร็วสูงแบบสีเดียวและสองชั้นของสายการอัดรีดสายเคเบิล PV/Solar สำหรับวัสดุ XHFFR, XLPO,PE, XLPEลวดมีขนาดตั้งแต่ 1.5 มม.² ถึง 16 มม.²
ระบบควบคุมไฟฟ้า:
1. สายการผลิตทั้งหมดใช้การควบคุมหน้าจอสัมผัสของ Siemens S7-1500 + TP1200 Siemens ซึ่งสามารถสะท้อนสถานะสายการผลิตได้แบบเรียลไทม์
2. หน้าจอการทำงานใช้หน้าจอคานแยก
3. จากตู้จ่ายไฟไปยัง Take-up มีสะพานสายเครื่องจักรที่สมบูรณ์ สะพานใช้การติดตั้งเหนือศีรษะพร้อมคอลัมน์เก็บสายไฟ
3. การควบคุม: การควบคุมอัตโนมัติและด้วยตนเอง, เครื่องยนต์หลัก, การลากสามารถเชื่อมโยงแบบซิงโครนัส, การกระทำเดียว;แรงดึงสามารถเป็นการกระทำเดียวและการเชื่อมโยง
4. การทำความร้อน: รีเลย์โซลิดสเตตทำความร้อนเครื่อง, คอนแทคเตอร์ให้ความร้อนแบบครอสเฮด, อุณหภูมิใช้โมดูล PLC (ต้องพิจารณามาตรการแยกไฟฟ้าที่แข็งแกร่ง);
5. จอแสดงผล: พารามิเตอร์เช่นความเร็ว, กระแส, แรงดัน, ความเร็วในการดึง, กระแส, แรงดัน, เส้นผ่านศูนย์กลางลวดและเส้นโค้งเส้นผ่านศูนย์กลางลวดของเครื่องอัดรีด
6. สัญญาณเตือน: สัญญาณเตือนความล้มเหลวของไดรฟ์, สัญญาณเตือนอุณหภูมิเกินการควบคุม, สัญญาณเตือนพัดลม, สัญญาณเตือนมอเตอร์หลักเกินพิกัด, สัญญาณเตือนประกายไฟ, สัญญาณเตือนขาดวัสดุ, ข้อมูลสัญญาณเตือนทั้งหมดจำเป็นต้องแสดงบนหน้าจอสัมผัส
วิธีการต่อแถว:
1. พาไปที่ Bobbin
2. นำไปใช้กับเครื่องม้วนและห่อ
